수질관리기술사 기출문제 정리 123-1-7) 블록형 오탁방지막(개요도, 장·단점)



블록형 오탁방지막은 수중 공사나 해양·하천 공사에서 부유사와 오탁(흙탕물)이 확산되는 것을 차단하기 위해 설치하는 구조물입니다.
일반 부유식 오탁방지막과 달리, 연속된 블록 모듈을 연결하여 수면 아래에 고정·차폐막을 형성하는 것이 특징입니다.

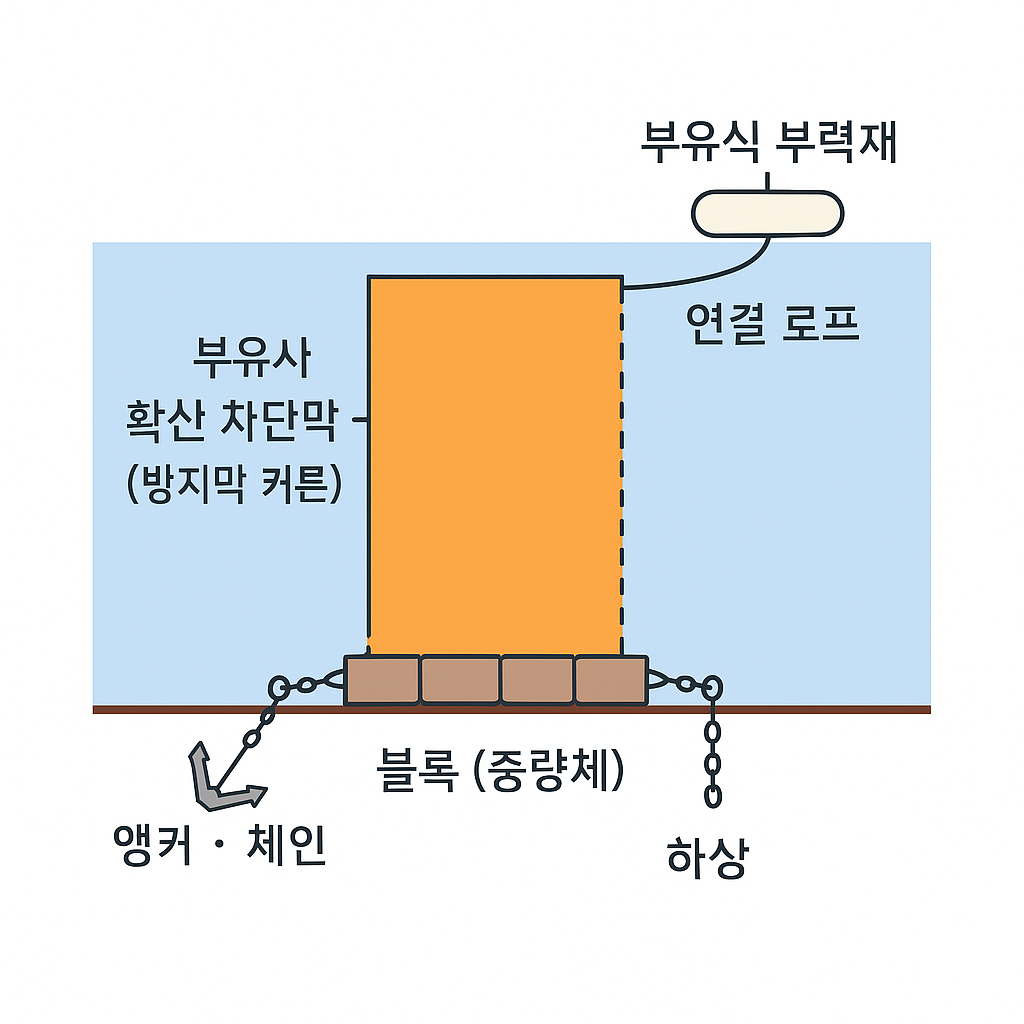

1. 개요도 (설명)

• 부력재: 수면에 떠서 차단막을 지지
• 차단막(커튼): 부유사 확산을 방지하는 주재료, 내구성·투수성 조절 가능
• 블록(중량체): 차단막 하단을 일정 위치에 고정, 유속에 의한 들림 방지
• 앵커·체인: 바닥 고정 및 위치 유지
• 연결부: 여러 모듈을 직선·곡선 형태로 조립 가능

---

2. 장점

1. 차단 효과 우수
   • 블록 하중으로 하단부 뜸 현상 방지 → 유속이 있는 곳에서도 성능 유지
2. 재사용 가능
   • 블록 및 차단막 모듈 단위로 탈착 가능 → 유지보수 및 재설치 용이
3. 다양한 환경 적용 가능
   • 항만, 하천, 호수 등 비교적 유속이 있는 구간에도 설치 가능
4. 내구성 향상
   • 하단 고정으로 차단막의 마모·손상 감소
5. 형상 변형 적음
   • 파랑·풍속·유속에 의한 위치 변동이 적음

---

3. 단점

1. 설치 비용↑
   • 블록 제작·운반·설치에 따른 초기 비용이 높음
2. 설치·해체 난이도
   • 중량물 취급 장비 필요, 설치 작업 시간 소요
3. 수심 제한
   • 블록 하중과 차단막 길이 한계로 깊은 수심 적용 어려움
4. 이동성 제한
   • 부유식 방지막보다 위치 변경이 어려움
5. 하상 환경 영향
   • 블록 설치 시 하상 훼손 가능성

---

4. 활용 사례

• 항만 준설공사
• 교량 기초 공사
• 하천 준설·제방 공사
• 수중 케이블 및 파이프라인 설치

---

정리

블록형 오탁방지막은 차단 성능과 내구성이 우수해 유속이 있는 현장에서 효과적이지만,
설치 비용과 작업 난이도가 높다는 단점이 있습니다.
따라서 공사 환경(유속·수심·기간)에 따라 부유식·블록형을 적절히 선택하는 것이 중요합니다.
